Montaje, canalización y cableado DC sobre cubierta de tejas

Montaje, canalización y cableado DC de un generador fotovoltaico de 3,30 kWp sobre cubierta inclinada de tejas, con estructura de aluminio y terminaciones preparadas para la tramitación TE-4.

Seis paneles solares instalados sobre una vivienda en Maipú

On-grid · Montaje, canalización y cableado DC

Alcance técnico

Energías Huanel ejecutó el montaje de la estructura portante, la fijación de los seis módulos, la canalización y el cableado DC asociado al generador fotovoltaico.

Protección de la cubierta

El montaje consideró fijaciones específicas, elementos de impermeabilización y sellado compatible con el techo de tejas.

3,30 kWpPotencia instalada DC

6 × 550 WGenerador FV

TejasCubierta de montaje

TE-4Preparado para tramitación

Registro técnico

Evidencias del montaje

Estructura portante, anclajes, sellado de cubierta, canalización y cableado DC.

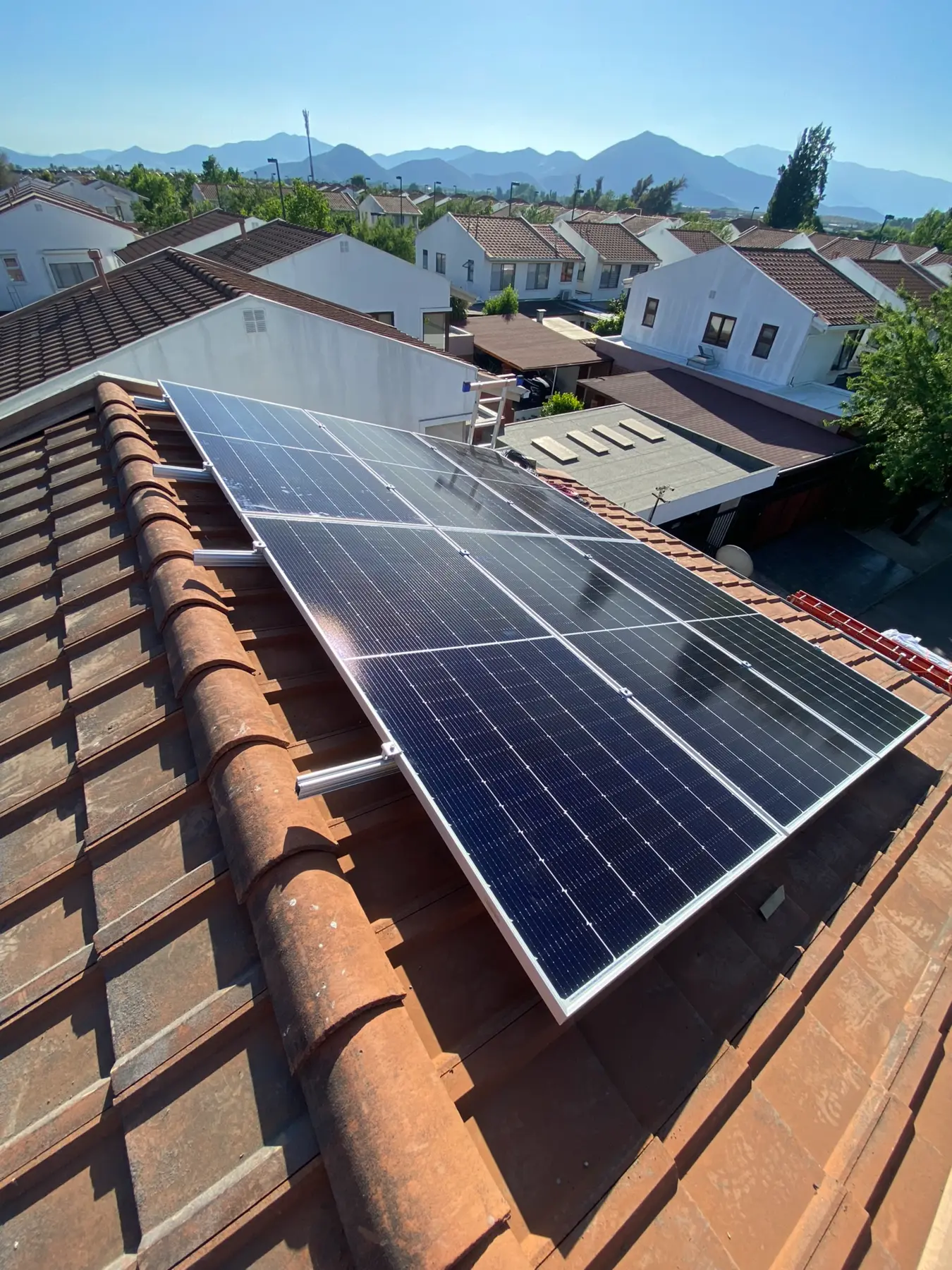

Vista panorámica de los paneles instalados en Maipú — **Generador fotovoltaico**Distribución de módulos sobre cubierta

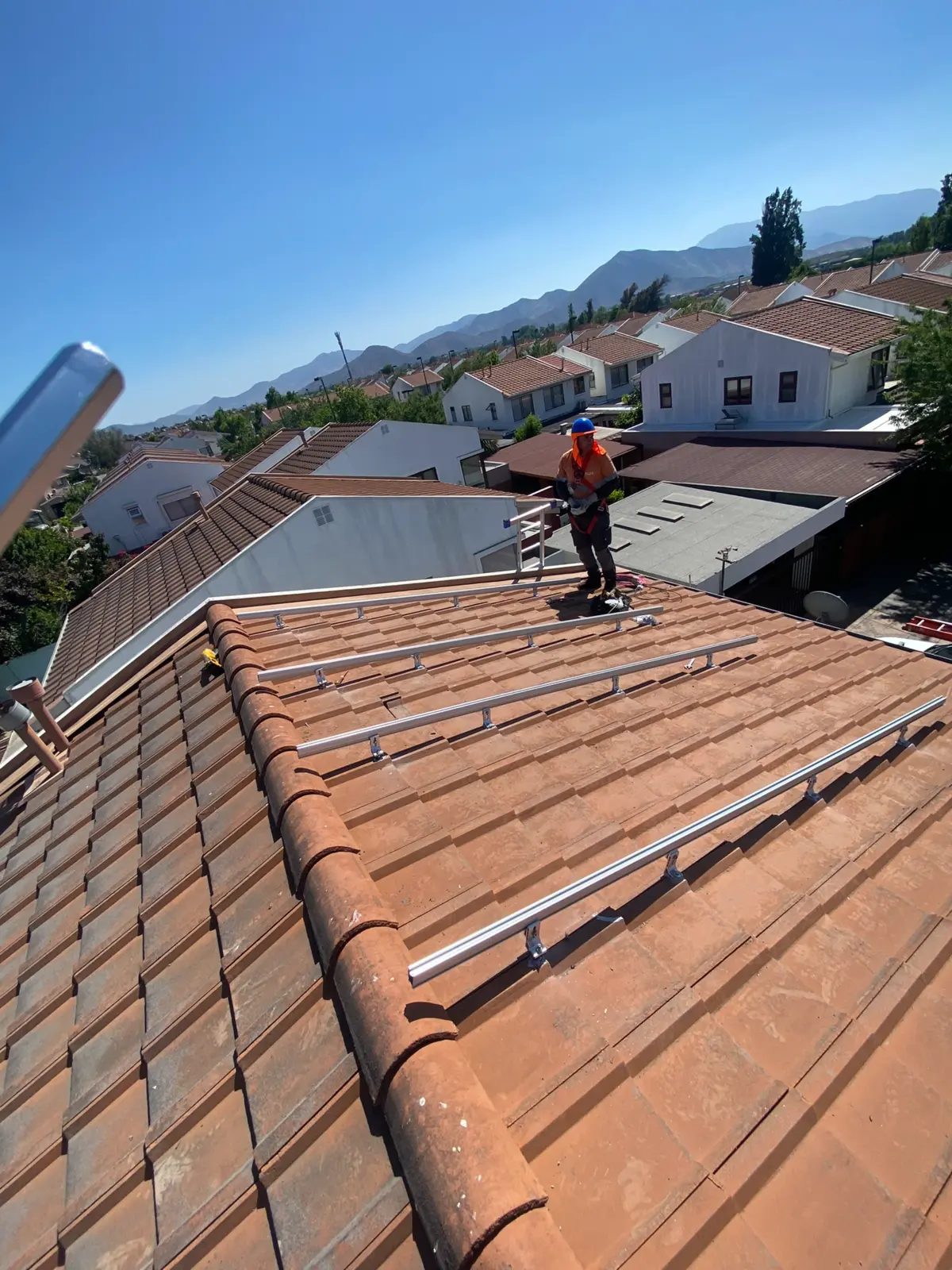

Estructura de aluminio instalada sobre la cubierta — **Estructura de soporte**Perfiles nivelados y puntos de fijación

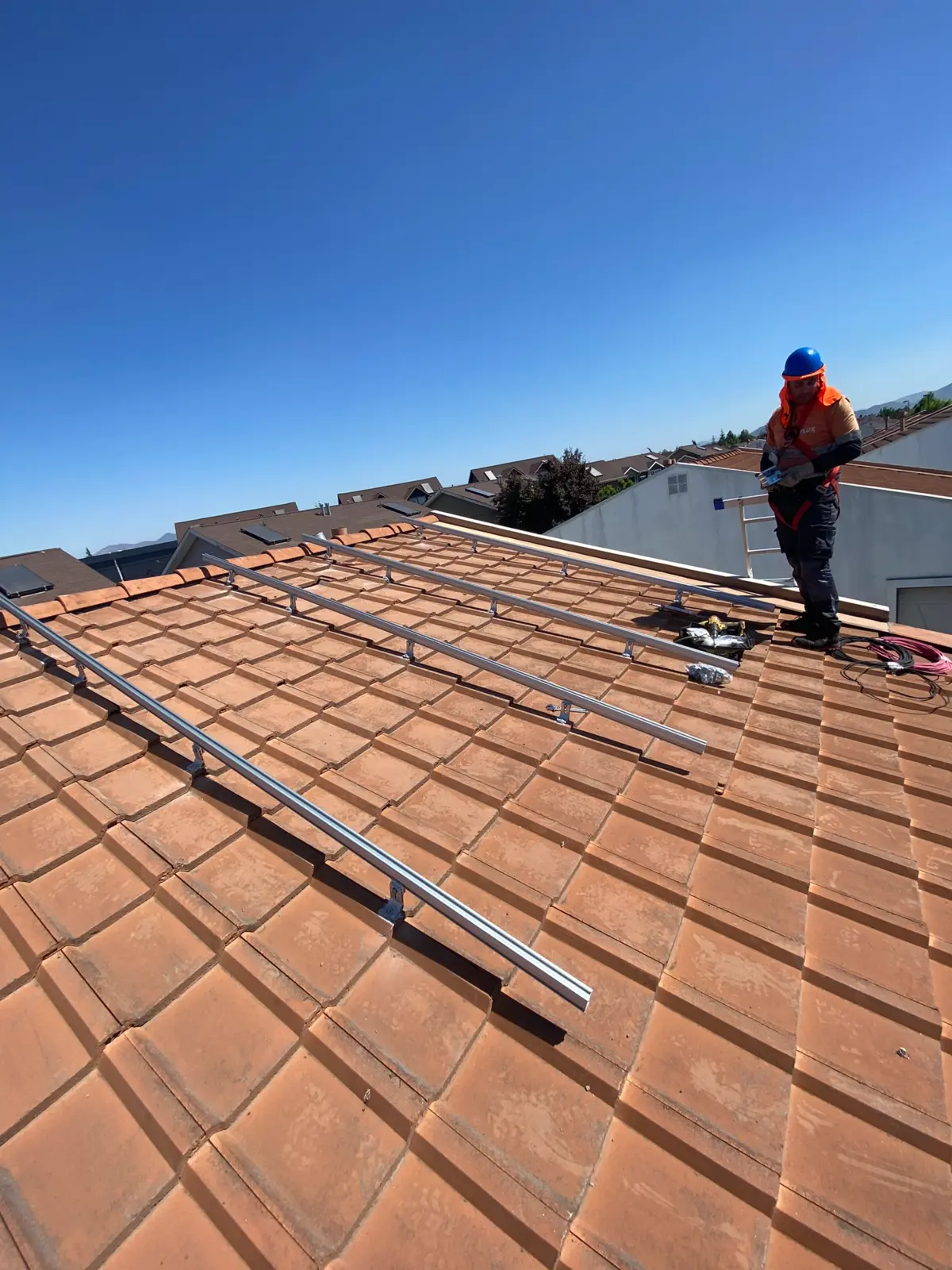

Proceso de montaje fotovoltaico en cubierta — **Proceso de montaje**Ejecución planificada en cubierta

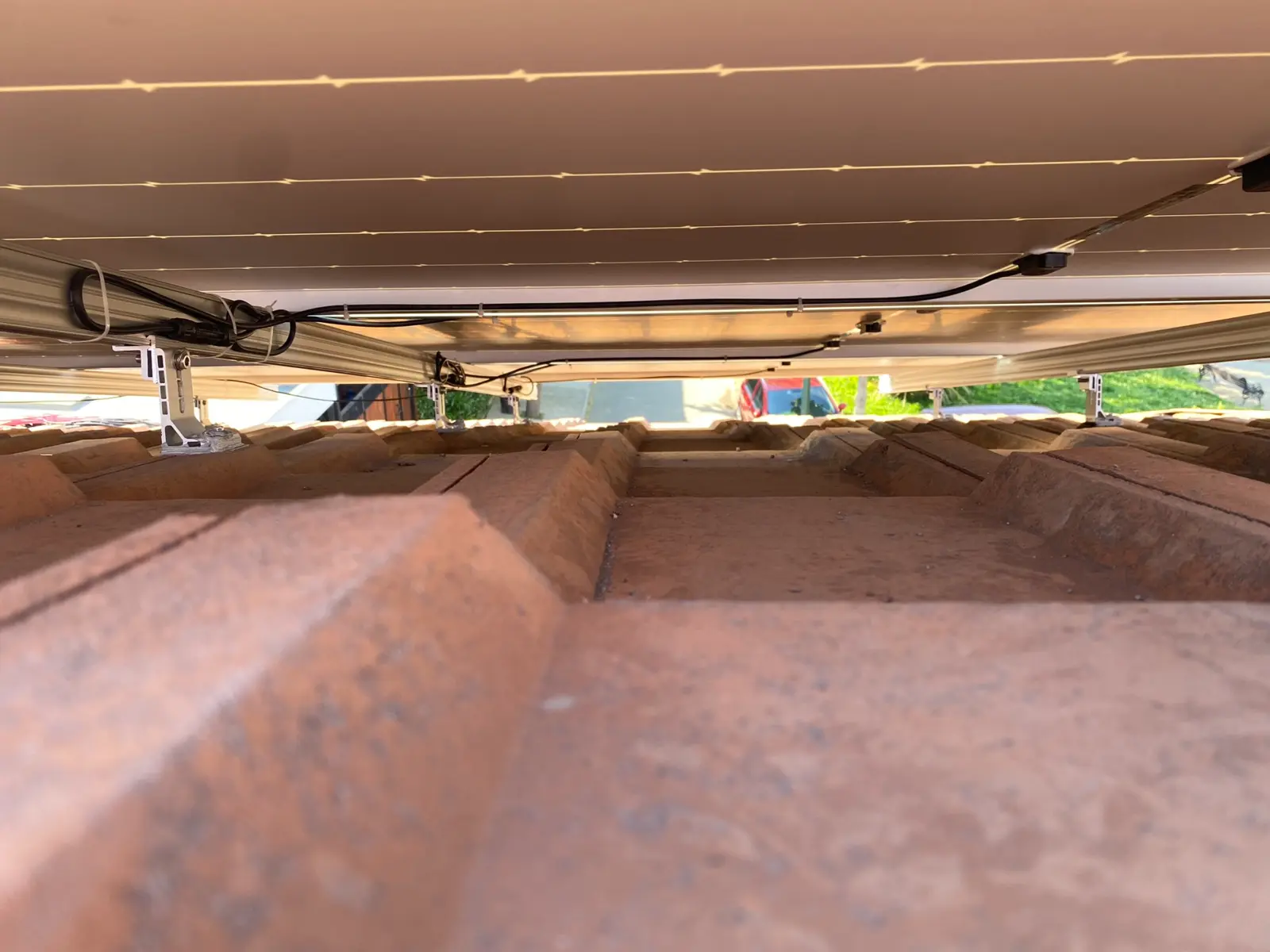

Detalle inferior de perfiles y canalización — **Detalle inferior**Anclajes, perfiles y conducción

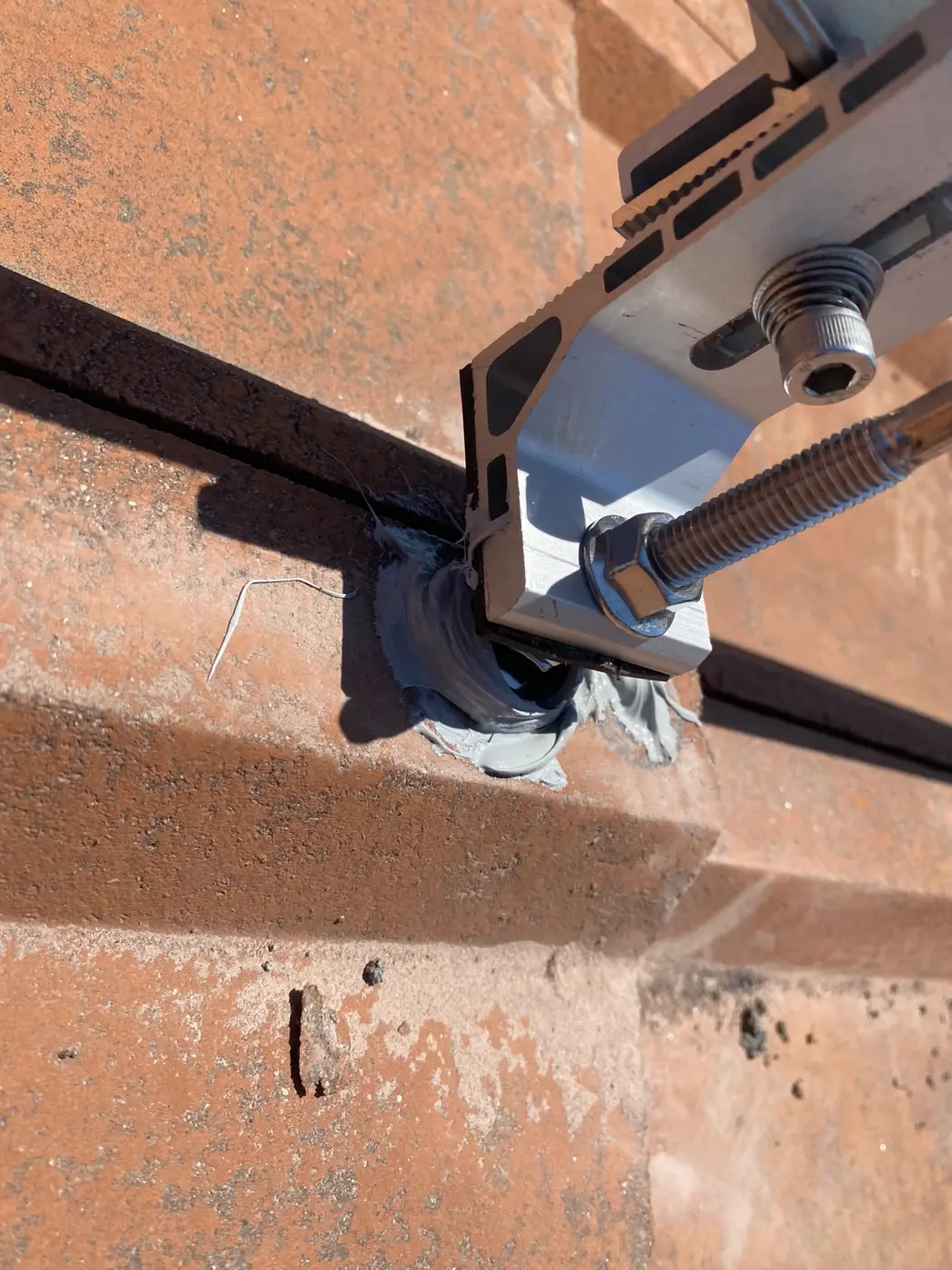

Detalle de fijación y sellado sobre teja — **Sellado de la cubierta**Prevención de filtraciones

Cableado y puesta a tierra bajo los paneles — **Cableado DC y puesta a tierra**Terminaciones ordenadas y protegidas
