Sistema fotovoltaico on-grid de 4,40 kWp

Montaje de estructura y módulos fotovoltaicos, canalización y tendido de cableado DC y AC sobre una vivienda con cubierta de tejas.

Módulos fotovoltaicos y canalización instalados sobre cubierta de tejas en Maipú

Maipú · Región Metropolitana

Alcance técnico ejecutado

El proyecto considera un generador fotovoltaico on-grid compuesto por ocho módulos de 550 W, con una potencia instalada de 4,40 kWp y un inversor Solis S5 de 5 kW asociado al sistema.

Participación de Energías Huanel

Montaje de estructura y módulos fotovoltaicos, ejecución de canalizaciones y tendido del cableado DC y AC. Esta ficha no atribuye a Energías Huanel la instalación o configuración del inversor ni la declaración SEC.

4,40 kWpPotencia fotovoltaica instalada

8 × 550 WMódulos fotovoltaicos

Solis S5 · 5 kWInversor asociado

On-gridTopología del sistema

AC + DCCableado ejecutado

Dic. 2024Fecha de ejecución

Registro de ejecución

Detalles del montaje y las canalizaciones

La galería documenta las partidas efectivamente desarrolladas en cubierta, desde la distribución de módulos hasta el cierre y señalización de las cajas de paso.

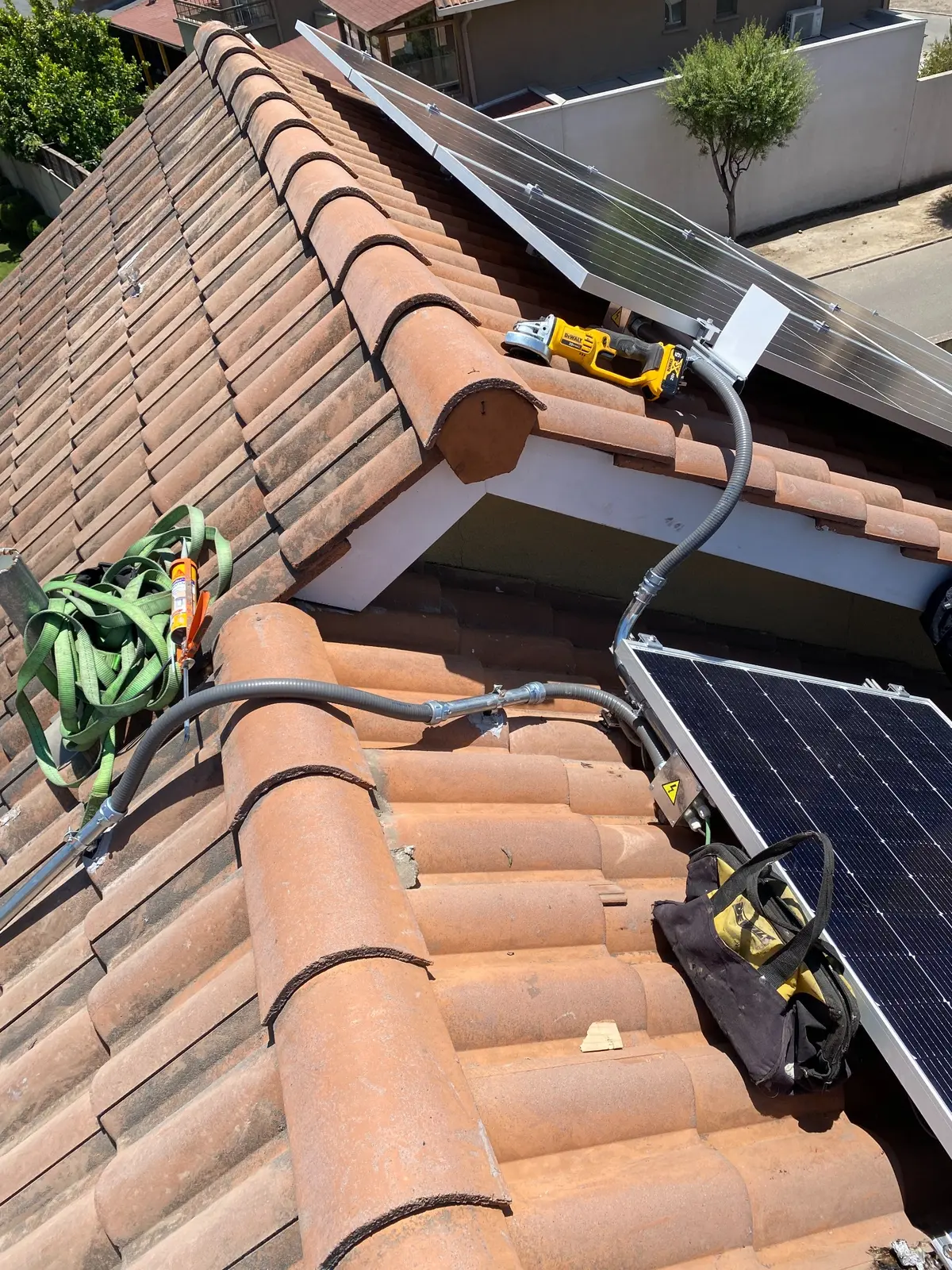

Vista general del montaje fotovoltaico y los recorridos eléctricos sobre cubierta de tejas — **Distribución sobre cubierta**Disposición de módulos y recorridos eléctricos adaptados a la geometría del techo.

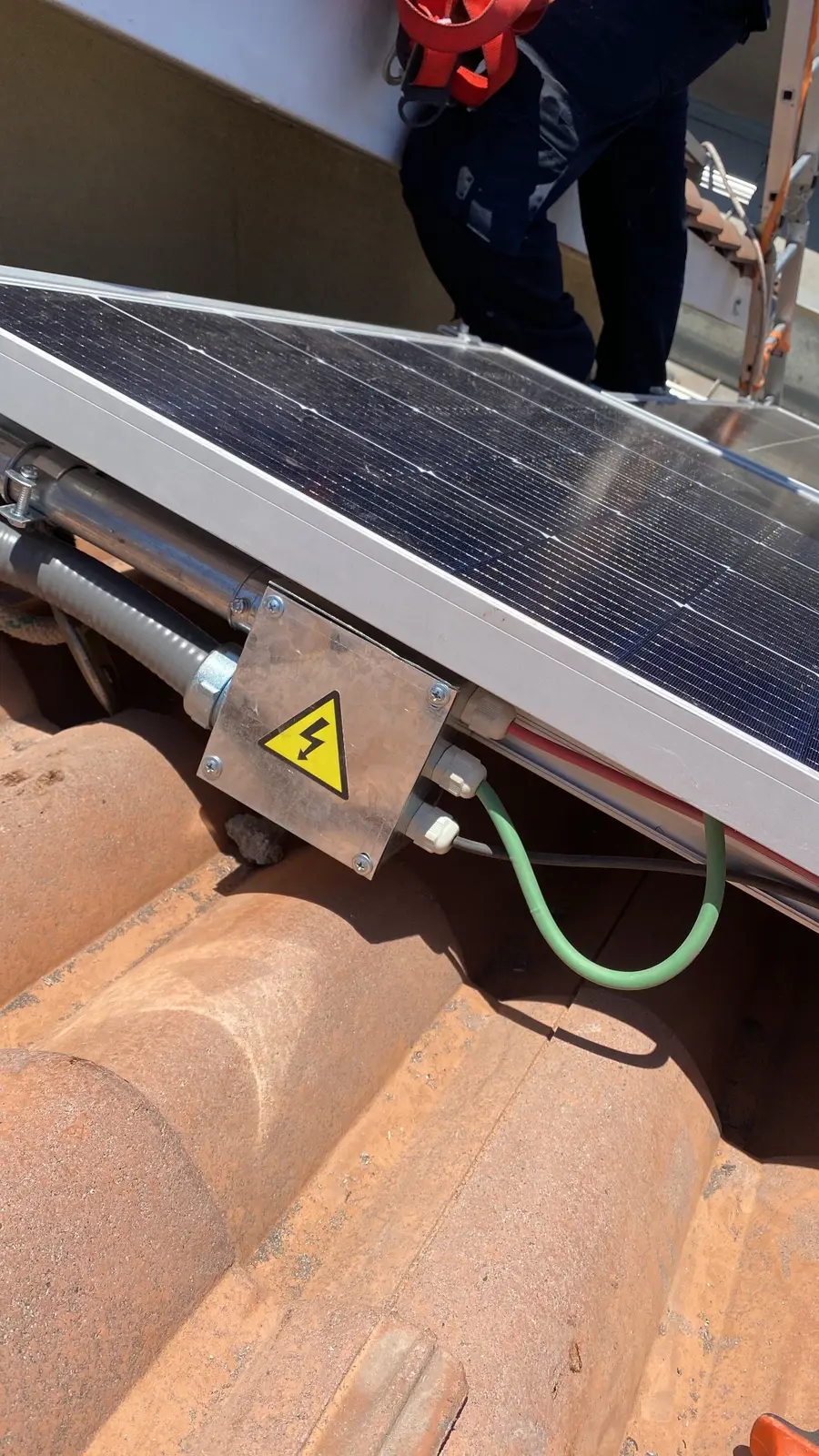

Detalle de canalización, caja eléctrica y puesta a tierra bajo módulo fotovoltaico — **Canalización y puesta a tierra**Detalle del recorrido protegido y de la conexión equipotencial en la estructura.

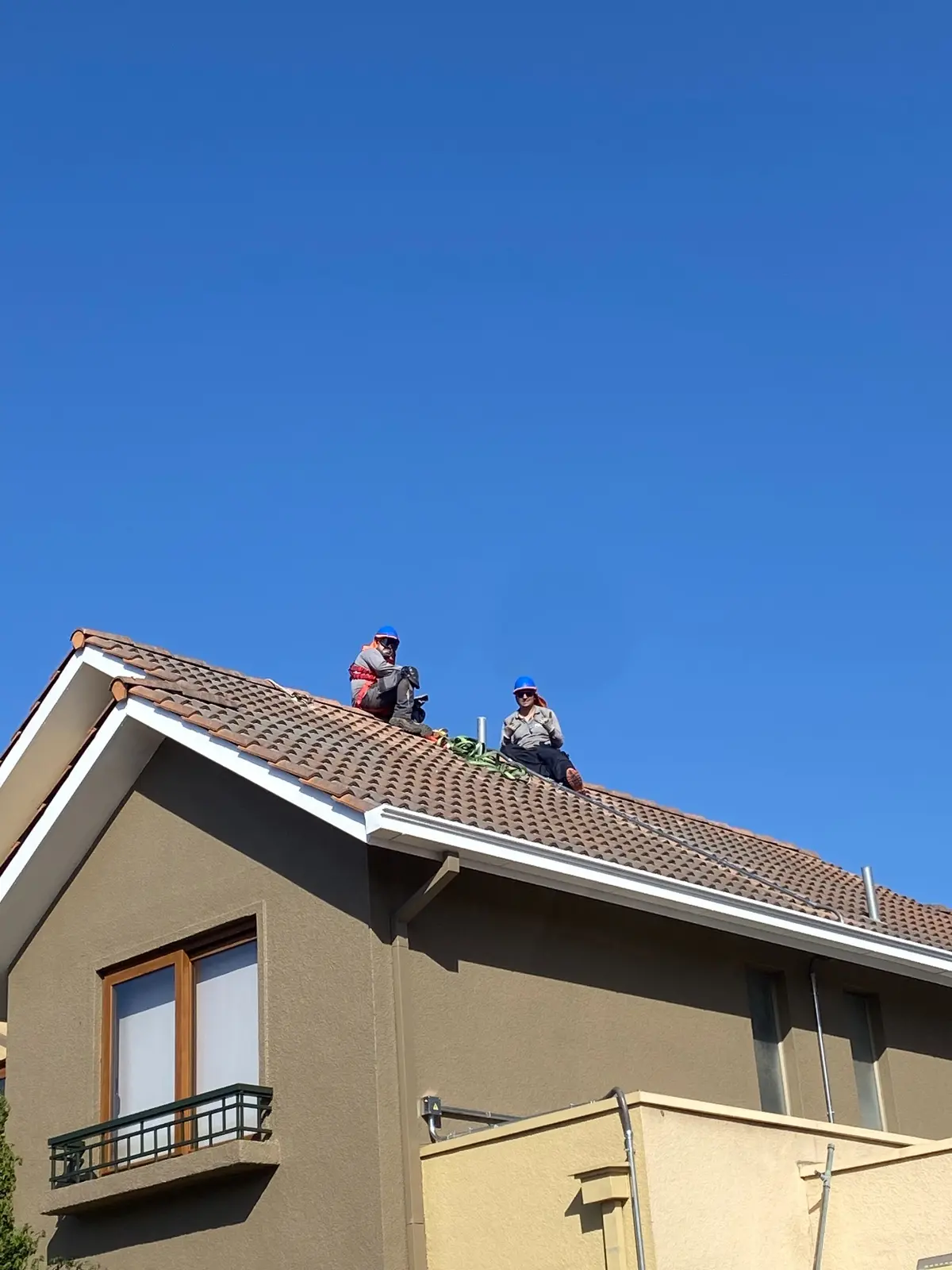

Equipo técnico de Energías Huanel trabajando sobre la cubierta de la vivienda — **Ejecución en cubierta**Trabajo en altura durante las partidas de montaje y canalización.

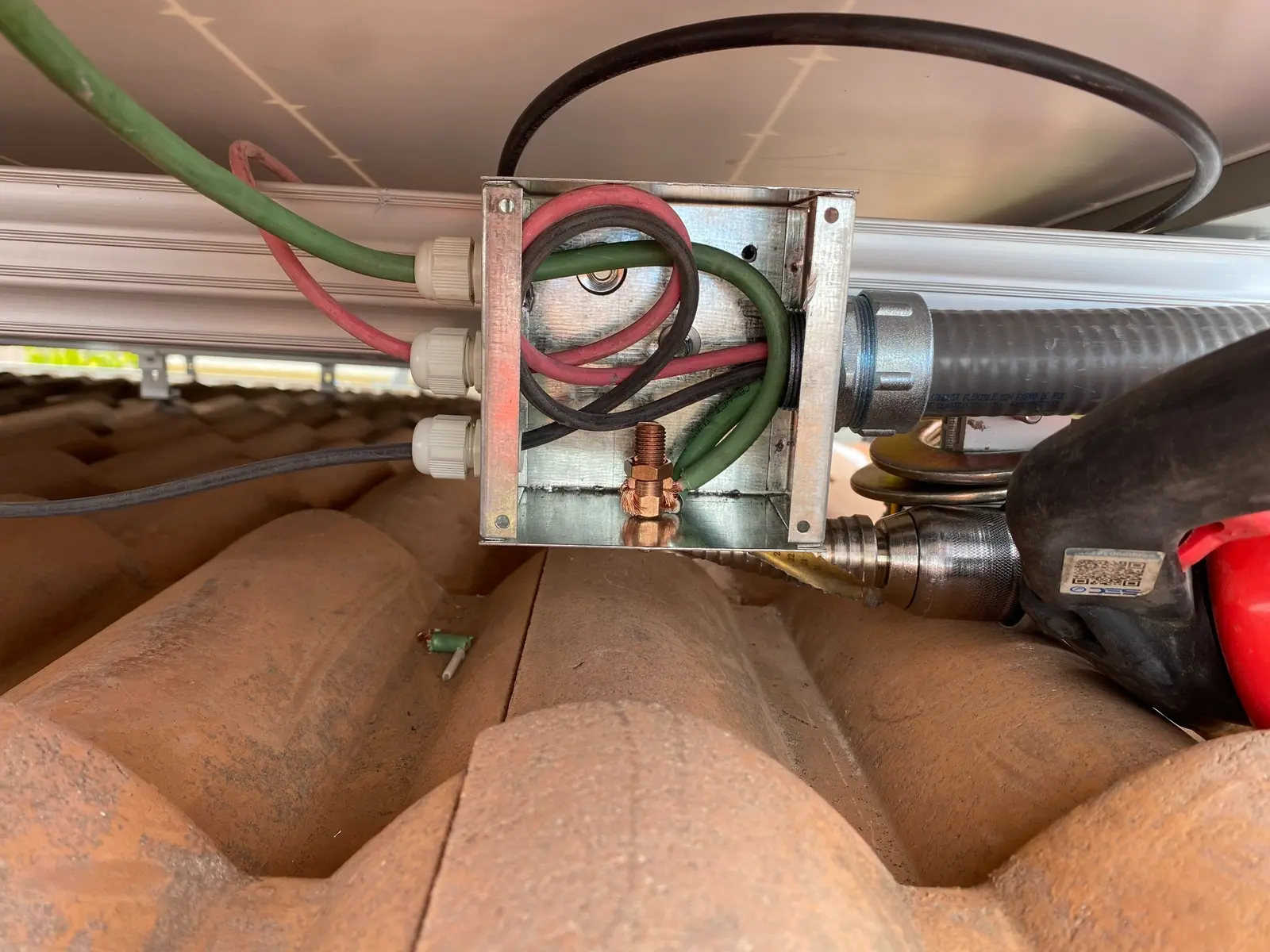

Interior de caja de paso durante el tendido y ordenamiento del cableado fotovoltaico — **Tendido interior**Registro técnico previo al cierre de la caja de paso.

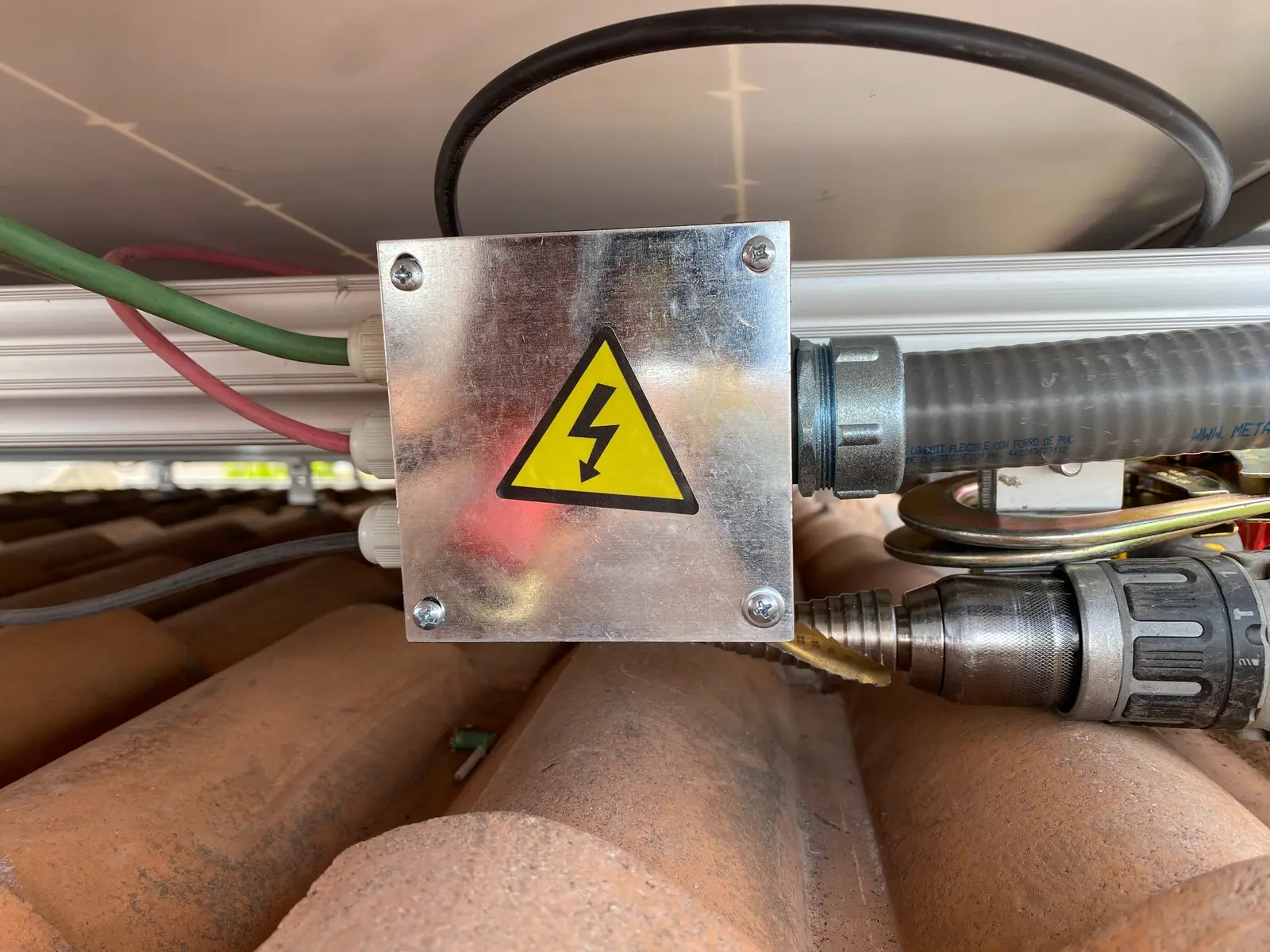

Caja de paso metálica cerrada y señalizada bajo los módulos fotovoltaicos — **Cierre y señalización**Caja metálica terminada, cerrada y señalizada para identificación del riesgo eléctrico.
