Ejecución de planta fotovoltaica industrial

Planta fotovoltaica industrial de 106,20 kWp desarrollada sobre cubierta en Raico, comuna de Lampa. El generador está compuesto por 180 módulos Astronergy de 590 Wp y dos inversores híbridos Solis de 50 kW.

Vista panorámica de la planta fotovoltaica industrial de 106,20 kWp ejecutada en Raico, Lampa

Industrial · 106,20 kWp

Alcance técnico ejecutado

Energías Huanel ejecutó el montaje de estructuras y módulos, la canalización y el cableado del sistema, el montaje y conexionado de los dos inversores híbridos Solis, además de su configuración y las terminaciones asociadas.

Ejecución de Energías Huanel

La participación comprendió las partidas de ejecución en terreno y configuración. El suministro y la compra de los equipos no formaron parte del alcance de Energías Huanel.

106,20 kWpPotencia instalada DC

180 × 590 WpMódulos Astronergy

2 × 50 kWInversores híbridos Solis

LampaRegión Metropolitana

Registro técnico

Proceso de ejecución en cubierta

Secuencia técnica desde la preparación y distribución estructural hasta el montaje, cableado, terminaciones y revisión del campo fotovoltaico.

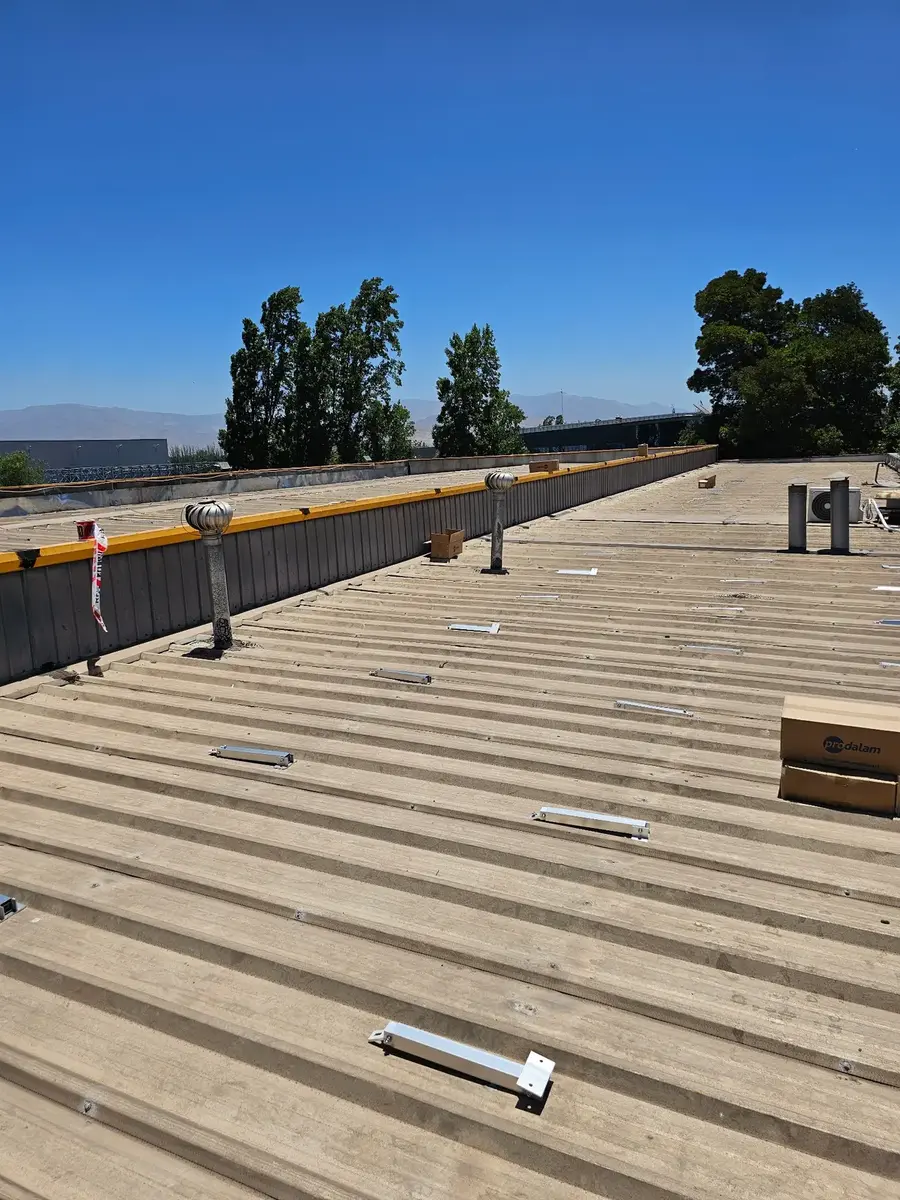

Cubierta industrial preparada para el trazado de la estructura fotovoltaica — **Preparación de cubierta**Trazado y disposición inicial de puntos de montaje

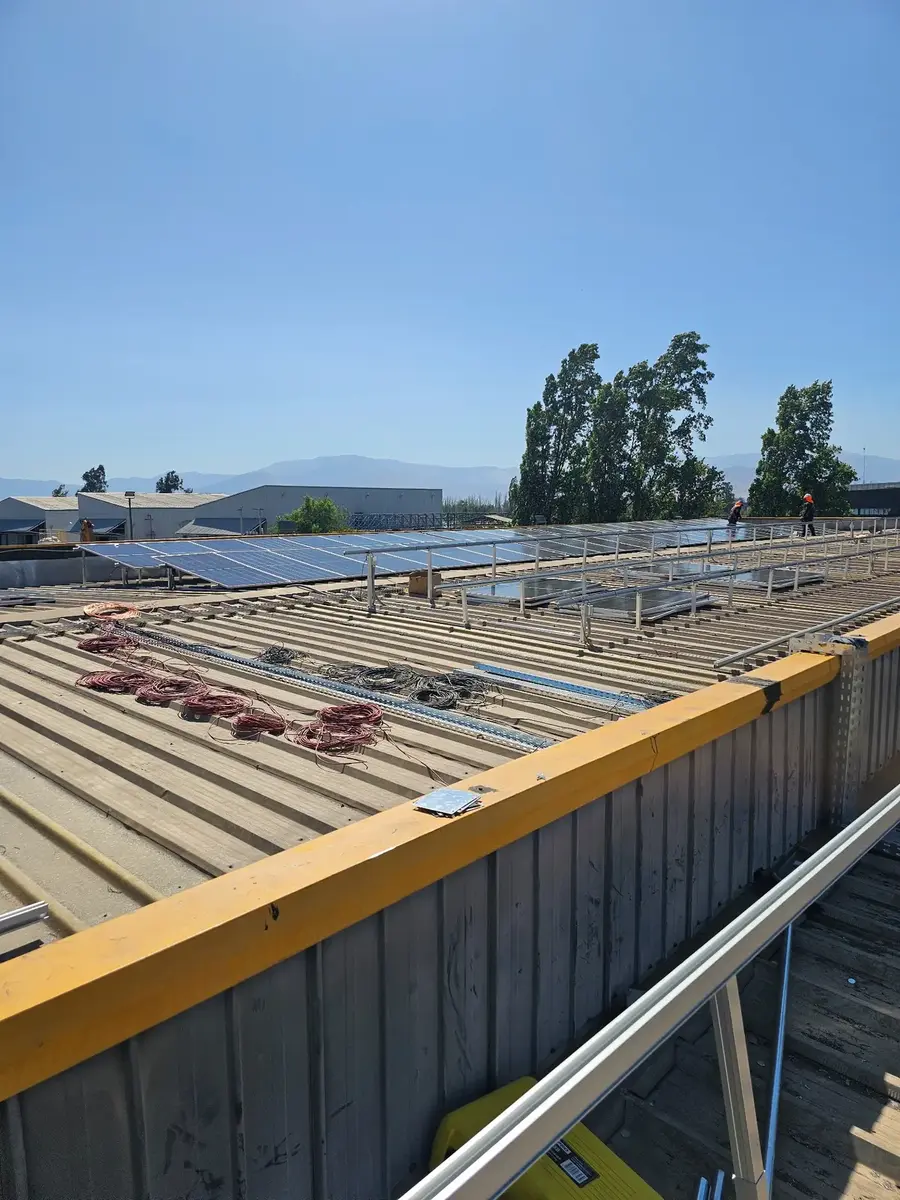

Despliegue de perfiles y estructuras sobre la cubierta industrial — **Despliegue estructural**Distribución de soportes y líneas de montaje

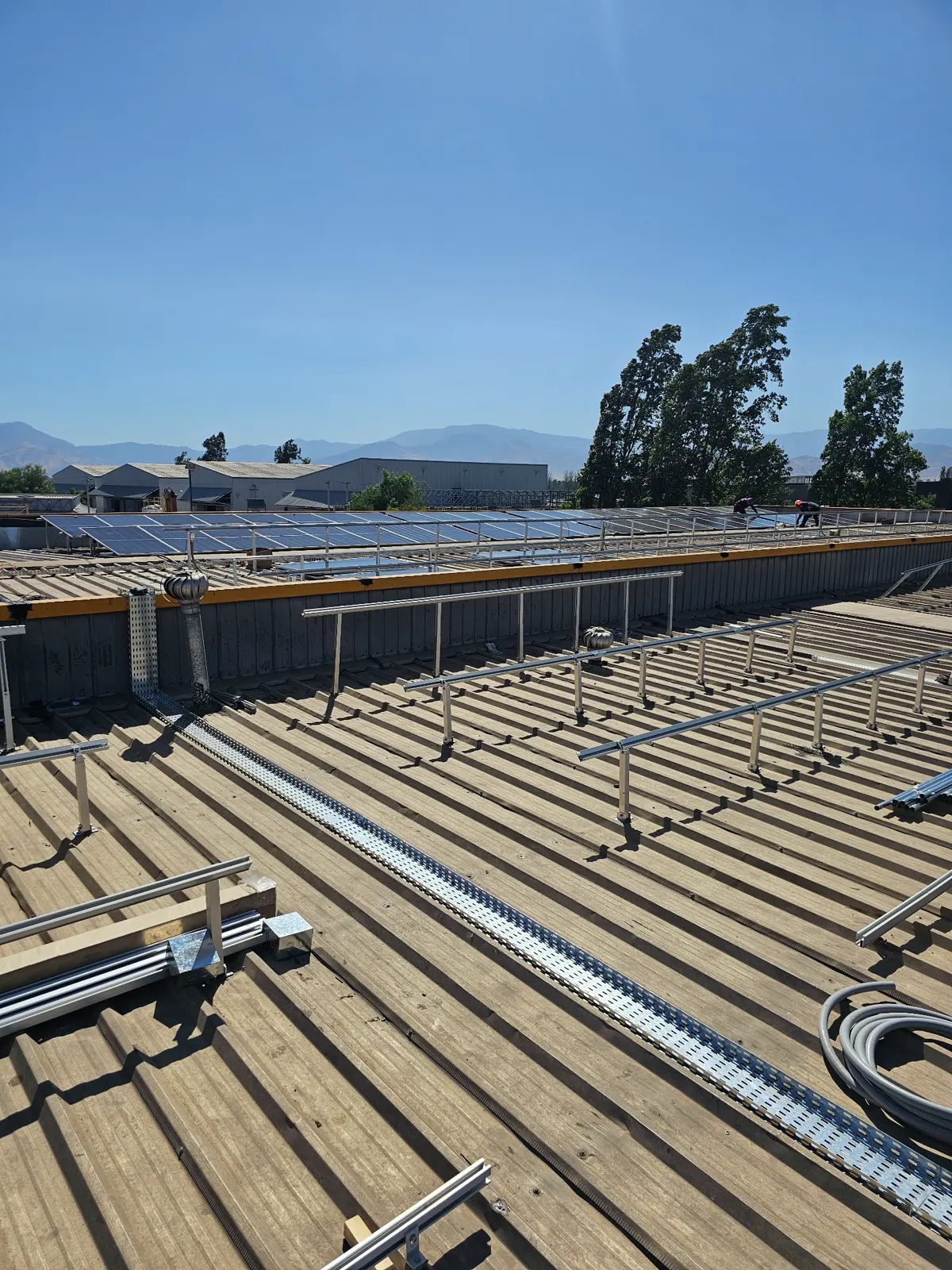

Perfiles y bandejas de canalización distribuidos sobre la cubierta industrial — **Estructura y canalización**Bandejas, perfiles y recorridos previos al montaje

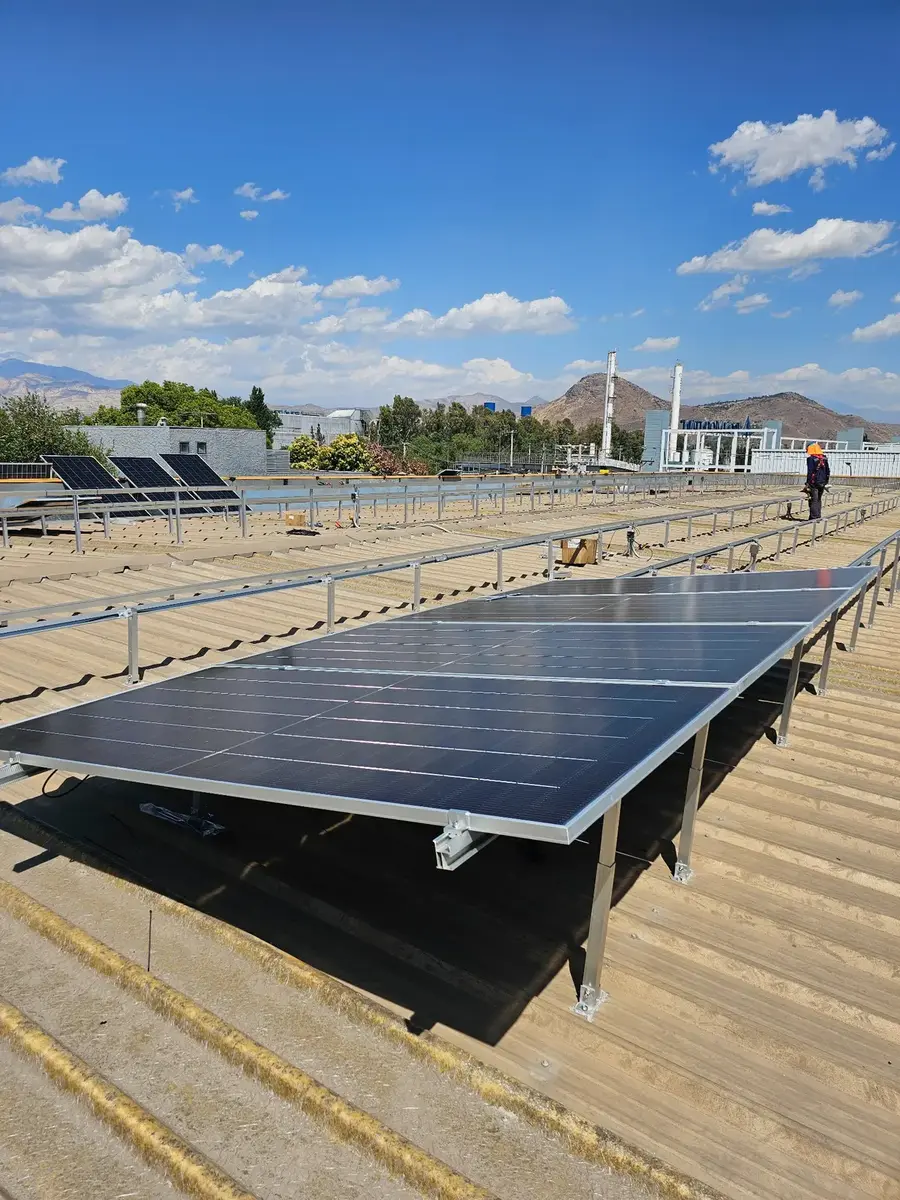

Primeros módulos instalados sobre la estructura industrial — **Inicio del montaje**Primeras mesas y módulos fotovoltaicos

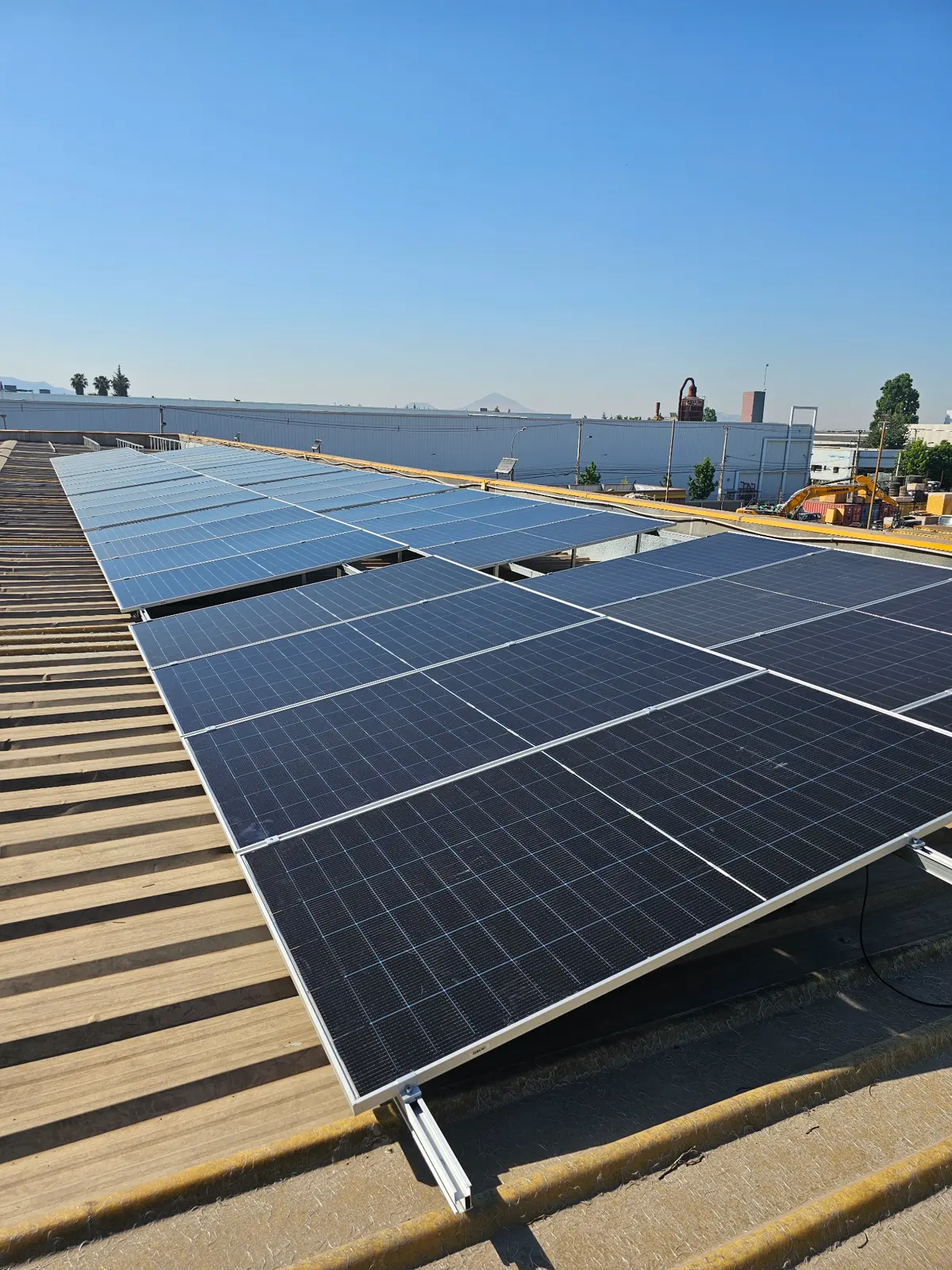

Avance del montaje de módulos sobre la cubierta industrial — **Montaje de módulos**Avance del generador sobre cubierta industrial

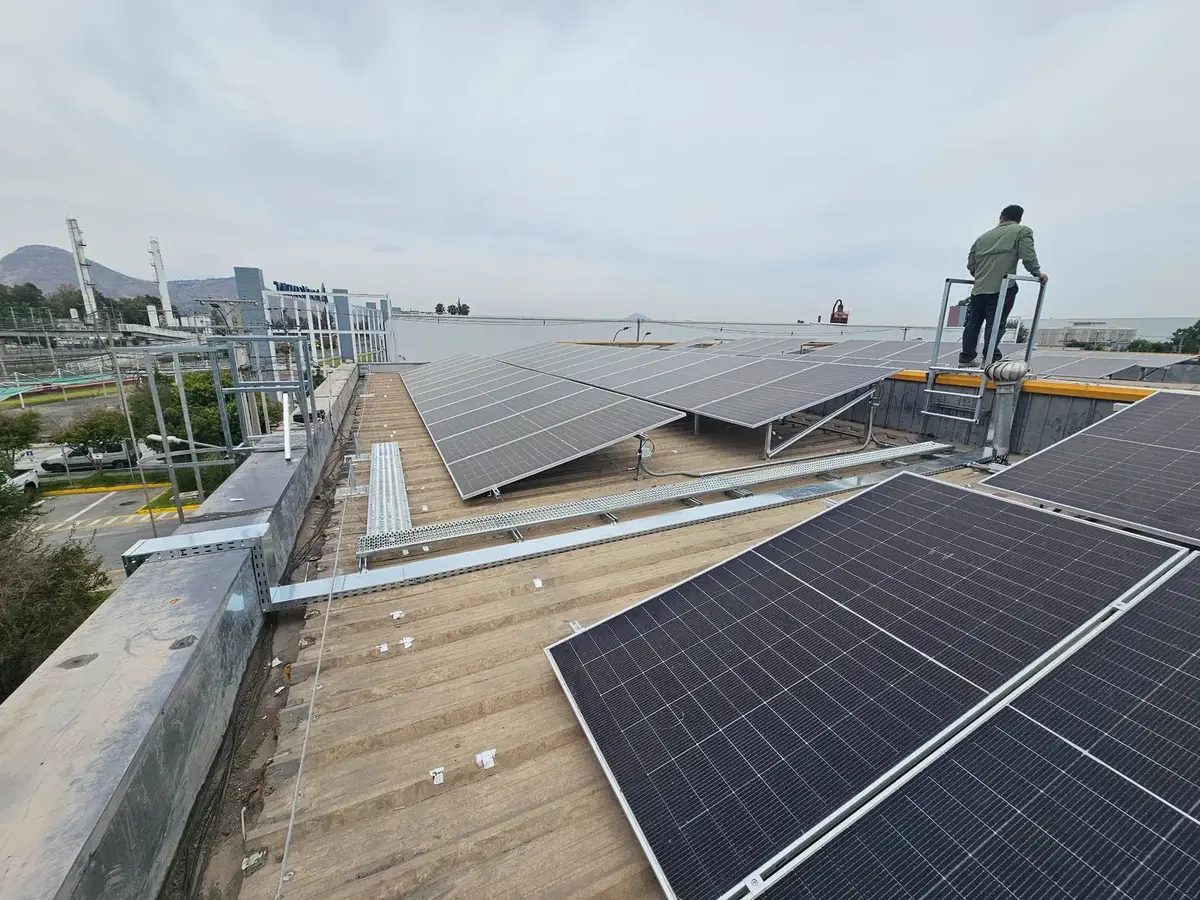

Módulos, estructura y canalizaciones integrados sobre la cubierta — **Integración en cubierta**Estructura, módulos y recorridos técnicos

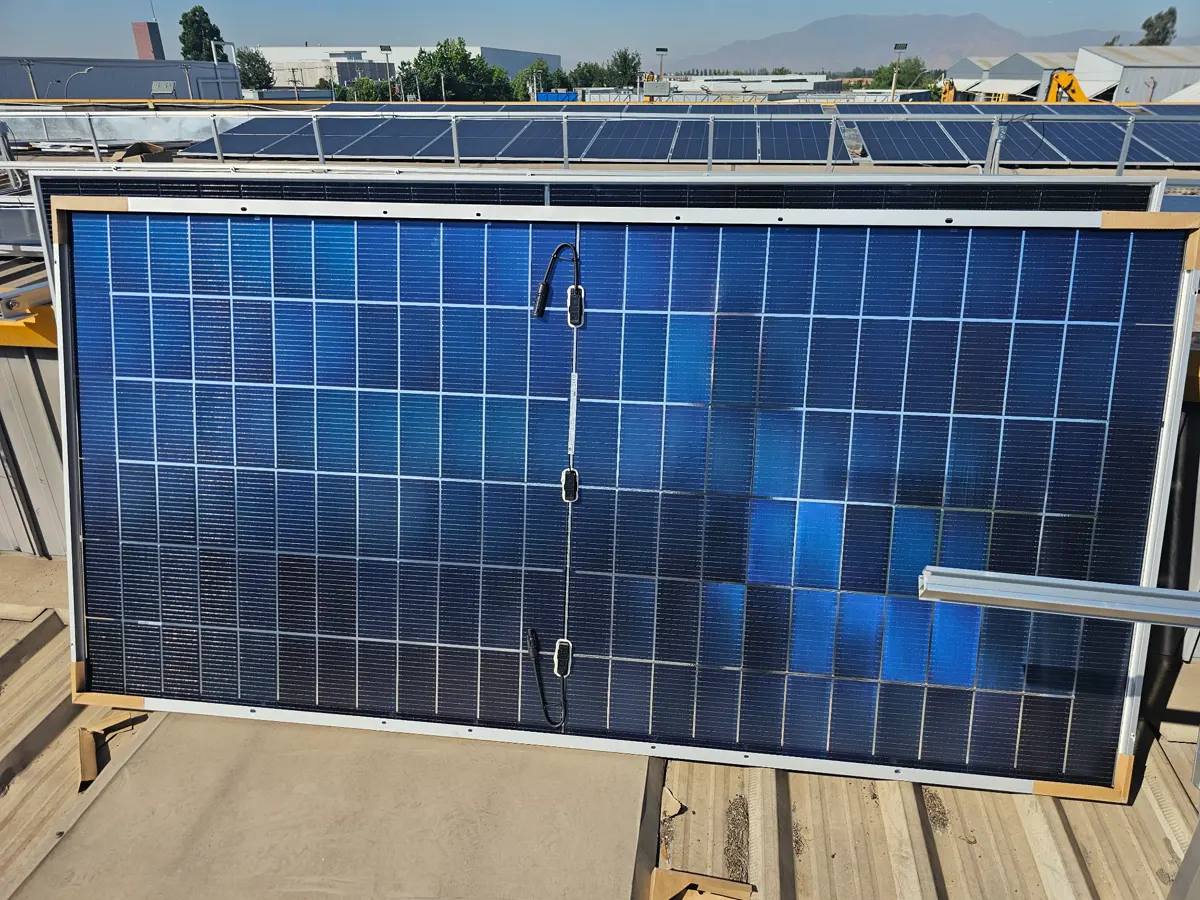

Cableado y conectores protegidos bajo un módulo fotovoltaico — **Cableado bajo módulo**Conductores y conectores protegidos bajo el generador

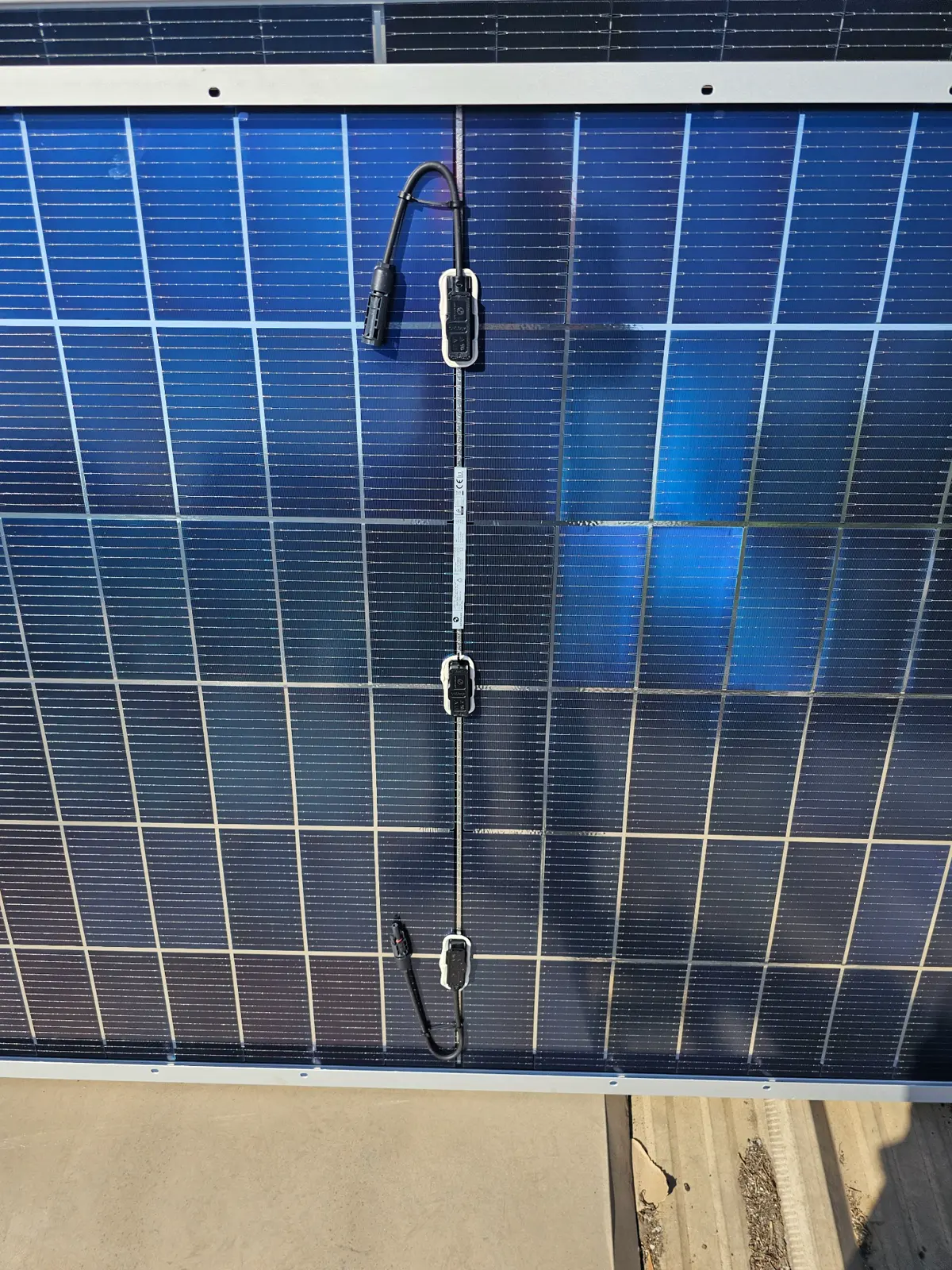

Detalle de conectores y conductores en la cara posterior de un módulo — **Conexiones fotovoltaicas**Detalle de conectores y conductores del módulo

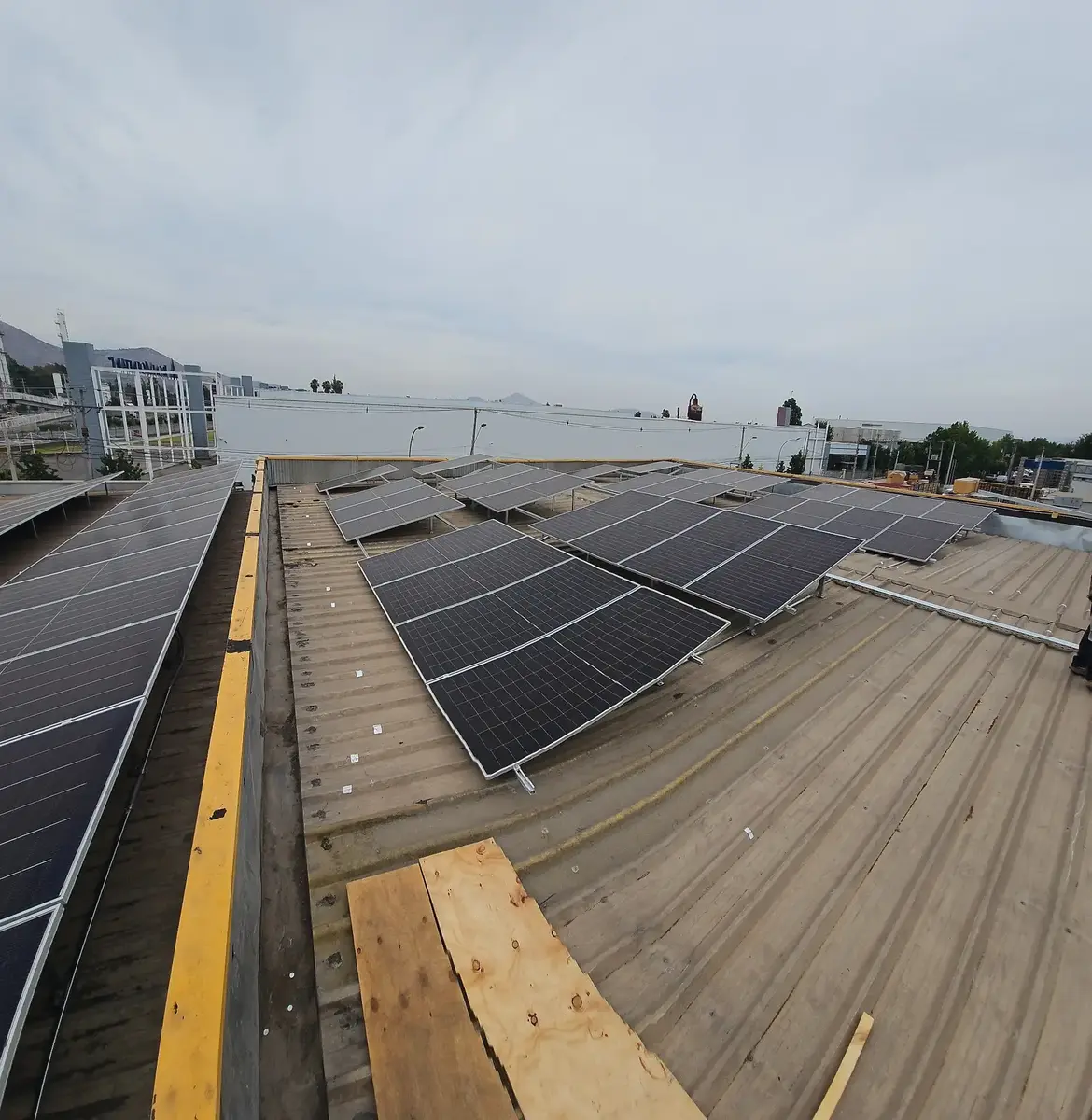

Vista general del campo fotovoltaico industrial en Raico — **Campo fotovoltaico**Distribución de módulos sobre distintos paños

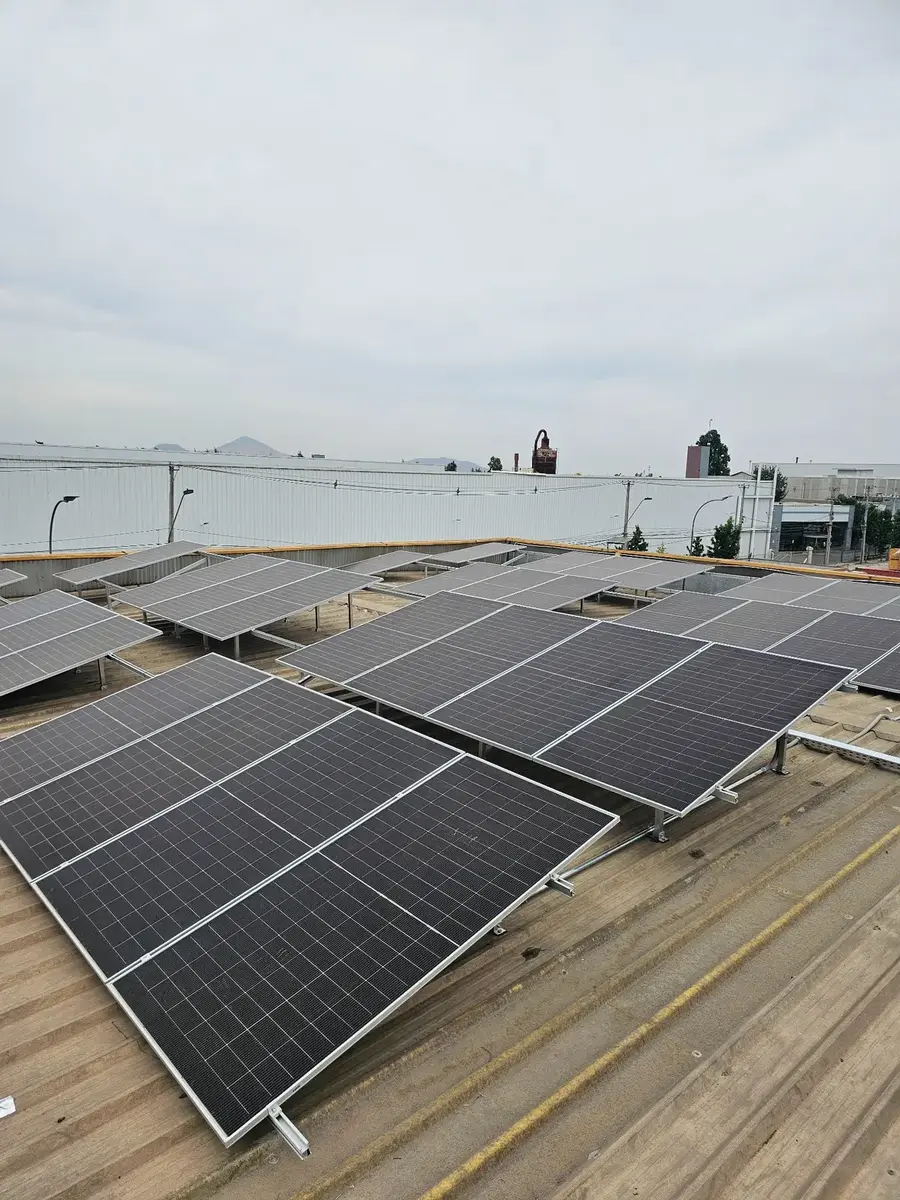

Filas de módulos fotovoltaicos instaladas sobre cubierta industrial — **Escala del proyecto**Filas de módulos y corredores de acceso

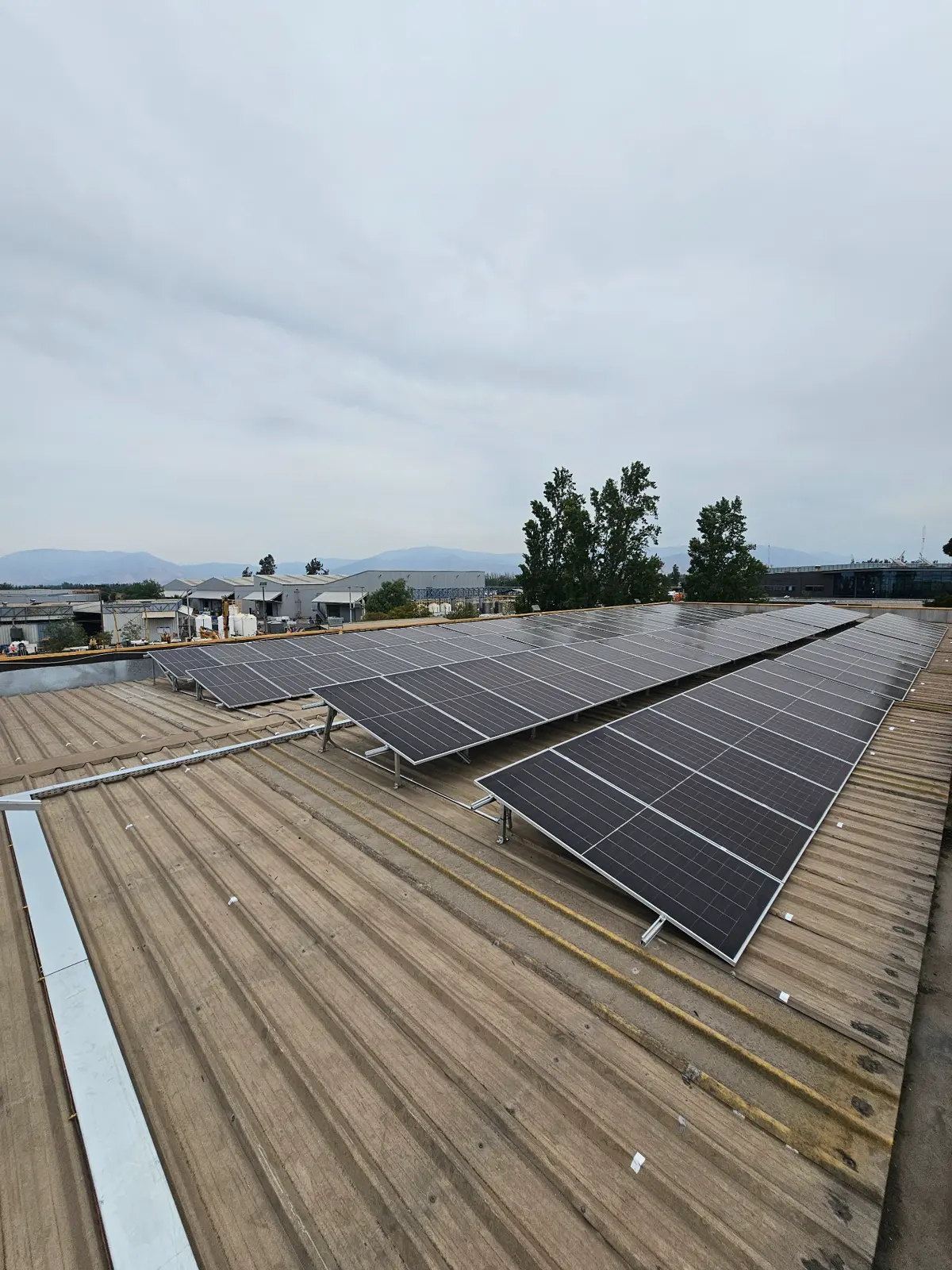

Vista complementaria del campo fotovoltaico terminado en Raico — **Campo fotovoltaico ejecutado**Vista complementaria del generador instalado

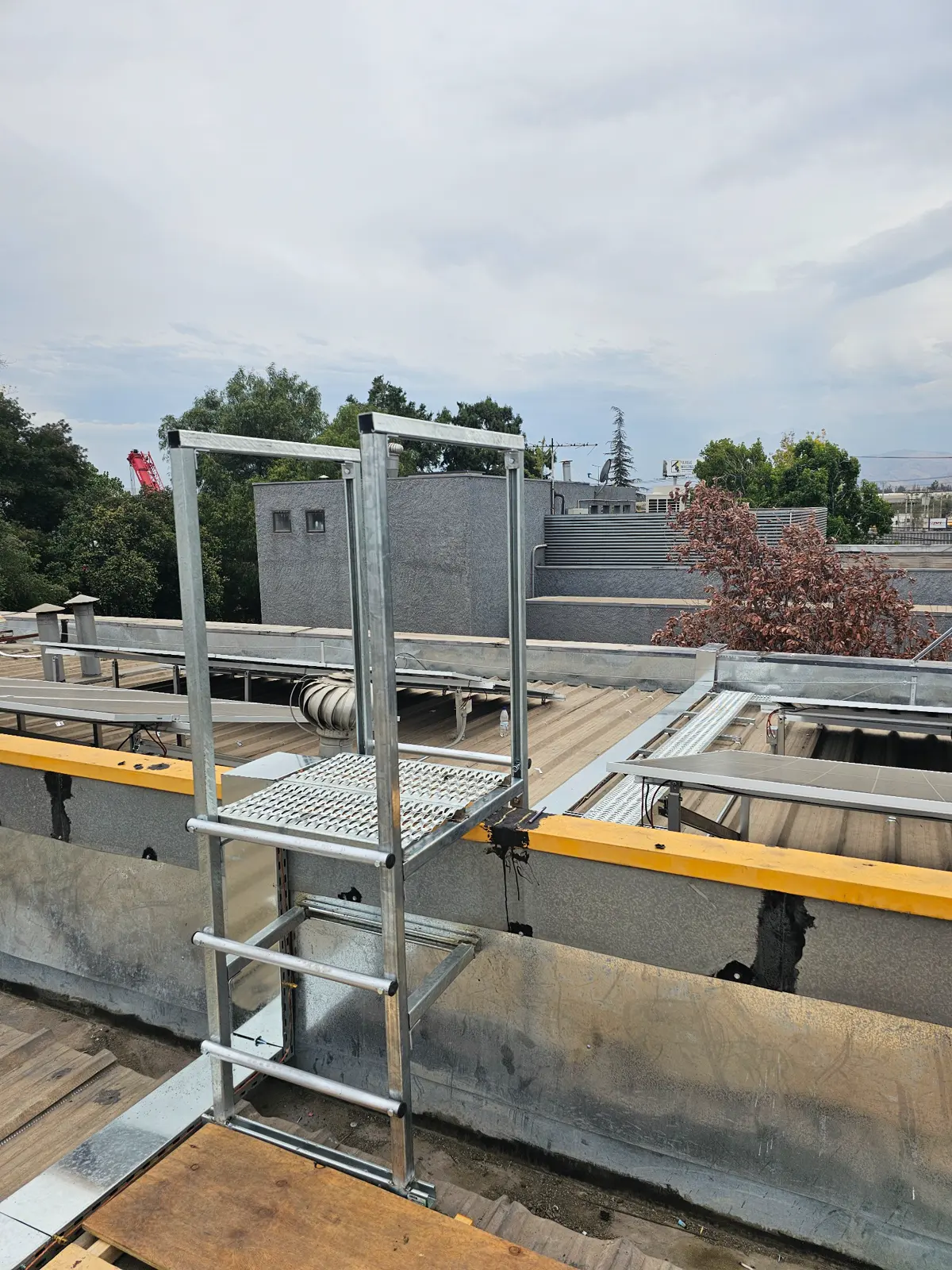

Escalera y plataforma de acceso técnico a la cubierta industrial — **Acceso técnico**Escalera y plataforma de acceso a cubierta

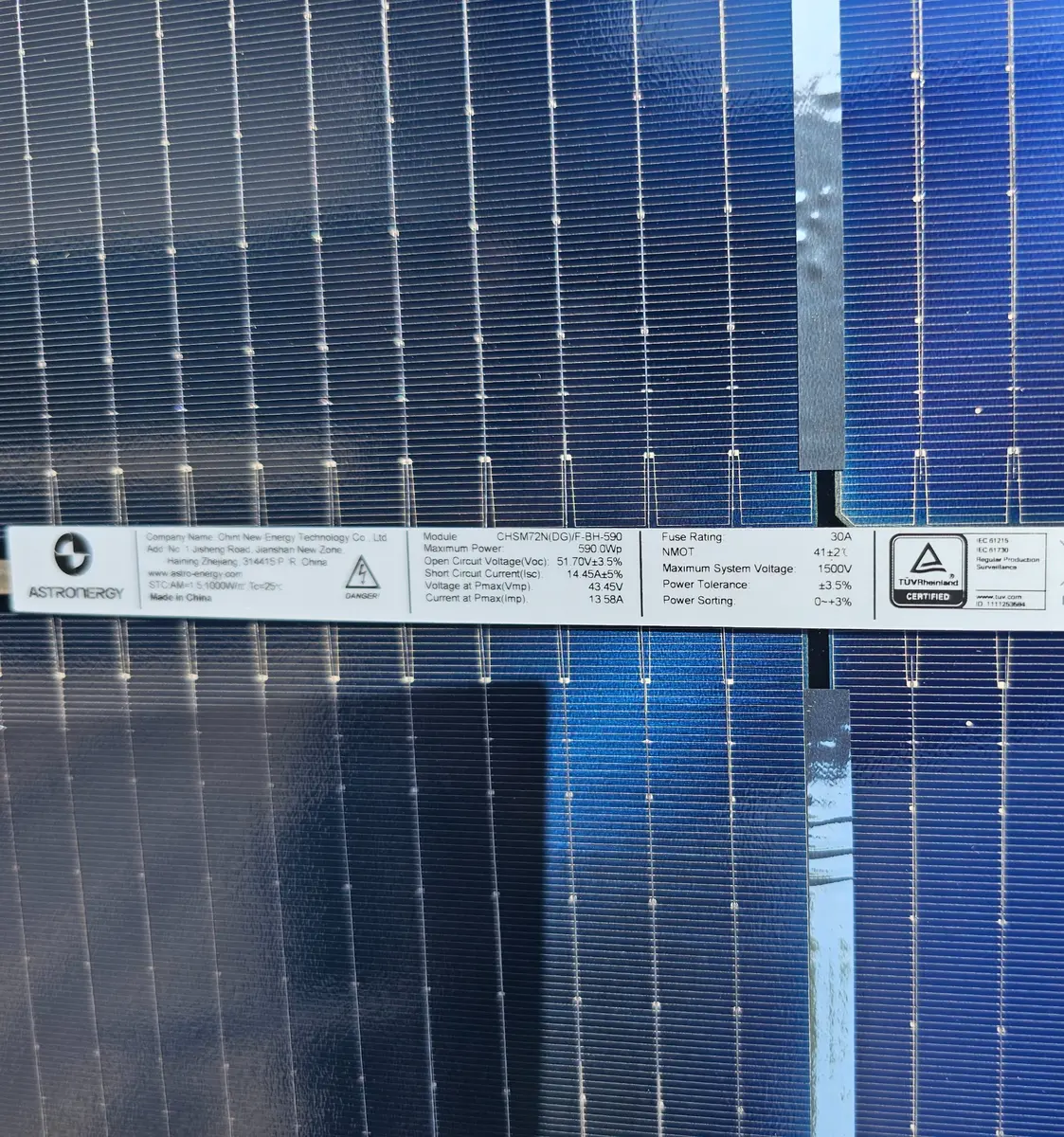

Etiqueta técnica del módulo Astronergy CHSM72N(DG)/F-BH-590 utilizado en Raico — **Módulo Astronergy 590 Wp**CHSM72N(DG)/F-BH-590 · Voc 51,70 V · Vmp 43,45 V

Registro audiovisual

Recorrido del campo fotovoltaico

Vista en terreno de la distribución final de módulos, corredores técnicos y canalizaciones sobre la cubierta industrial.
